铜线瓷嘴

产品介绍:KEDLED铜线瓷嘴由红宝石材料研制而成,也常称为镀钯铜线瓷嘴,瓷体本身通体发红因此也叫粉红色瓷嘴。

铜钱瓷嘴跟常规的金线瓷嘴是不一样的,由于铜丝硬度要高于金线,压焊过程中断丝机率和不粘结现象相对增大。因此KEDLED铜线瓷嘴选用了抗冲击、高耐磨、高硬度的红宝石纳米陶瓷原料生产加工而在,同时对瓷嘴表面做了粗化处理,这样在压焊过程中就克服了滑球不粘的现象,同时大大提升了瓷嘴本身的寿命。

铜线瓷嘴的选用:铜丝选用的劈刀与表面的焊接力。同时还要注意以下劈刀形状尺寸差异:

⑴ 铜丝劈刀T面要稍大一点,太小第二 压点(2nd)容易切断造成拉力不够或不均匀;

⑵ 铜丝劈刀CD可基本保持不变,太大或太小都容易出现不粘等现象;

⑶ 铜丝劈刀H(孔径)比铜丝直径大8μm即可,太小容易在颈部拉断;

⑷ 铜丝劈刀CA可适当减小角度值,大了易造成线弧不均匀,但太小线弧颈部容易拉断;

⑸ 铜丝劈刀FA选用一般要求8度以下(4-8度);

⑹ 铜丝劈刀OR选用与金丝大同小异。

KEDLED铜线瓷嘴用于各种常用及特殊规格铜线,如:0.6mil、0.8mil、0.9mil、1.0mil、1.15mil、1.25mil、1.3mil、1.5mil 等多种规格。

铜丝与金线在工艺参数上的区别:在铜丝键合中需要考虑的基本参数有键合和接触的功率/力/时间。相比金丝来讲:

a、EFO过程要求更大的电子打火电流和相对短一些的打火时间;

b、键合时通常需要更大的焊接力和功率以及长一些的焊接时间。因此,除了这些参数在第一球键和第二楔线焊点都要增加外,还要很好地确定(通过工艺试验)第一键合步骤的待机功率和焊接压力,以提高球键的键合质量,同时要避免发生键合弹坑(Crater)的可能性;再就是需要考虑更长的键合时间来提高第二键合期间的引线稳定性;焊线方向上的最佳待机功率和垂直方向上摩擦也将有助于获得优良、牢固焊接形状和良好的拉力强度。

铜丝键合相比金线在设备参数设置(由工艺试验数据确定)还要注意以下几点:

⑴ 在EFO过程中,对铜焊球硬度有影响的是电子打火装置参数的设定,尤其是电子打火电流这个参数的设定。相对减小(或增加)烧球电流和适当增加(或减少)烧球时间,要经反复试验控制好熔球温度及球体形态,以减轻骤热骤冷对焊球变硬的影响。试验显示,打火电流增加(太大)可导致焊球硬度增加;

⑵ 在通常情况下,铜丝的打火成球设置在第1焊点位置的上方进行,而不是在第2焊点后的位置上,以便尽可能的缩短成球至焊接的时间,防止球表面降温硬化。适当降低球焊接触时超声能量,同时相对加大热焊接压力,使焊接在低超声能量下达到铜丝球焊工艺要求,以避免键合区铝层弹坑风险的发生;

⑶ 第2键合点(楔形焊接)是铜丝键合质量状况的一个挑战,同时它的焊接好坏及形态也直接影响到第1焊点时的成球质量和球焊质量。由于铜丝的硬度比金高,第2键合期间要加以更大一点的超声能量、焊接压力和长一些的焊接时间。以提高框架上的引线焊接稳定、可靠性和保证第1焊点成球的一致性;

⑷ 在框架的第二焊点产生线尾的时候可能也会有一些问题,在大线径(>30um)的可能会稳定些,但小线径(≤25um)的可能会有一些不一致性的线尾发生。这些现象可能跟铜线的大结晶颗粒相关,金线具有较小的微米级延展颗粒,铜线只是大几微米而已。细线径的铜线具有较少的颗粒,它的拉力强度更依赖于晶粒排列走向而有别于大线径的铜线,从而导致线的变形,强度和线尾的不稳定性,也同时影响了第二焊点的尺寸大小;因为,框架的第二焊点成型将依赖于许多不同取向的大颗粒,从而影响了拉力强度,有时还导致第二焊点的不一致性。不同长短的线尾可能来自于不同行为的铜线拉扯,从而导致在下一个空气球时产生小球。

⑸ 铜丝压焊工艺参数与金线相比较最大的变化是加大了焊接压力(contact force),以增加其可焊性。同时,为了减小弹坑风险,铜球打下去的深度,一般不要超过铝层厚度的一半为好。建议:通常1mil以下铜丝采用低功率(ow-power)模式,1.2mil以上的铜丝才采用高功率(High-power)模式进行。


首页 关于我们 产品展示 技术支持 人才招聘 访客留言 加盟我们
  产品分类
 固晶机配件
 焊线机配件
  其它配件
  LED辅料
  LED LAMP
  SMD LED
  LED 数码管
  LED 应用产品
  其它









LED自动焊线机、邦定机配件


SPT瓷嘴,劈刀
铜线瓷嘴,铜线劈刀

Gaiser瓷嘴,劈刀

红宝石瓷嘴,红宝石劈刀

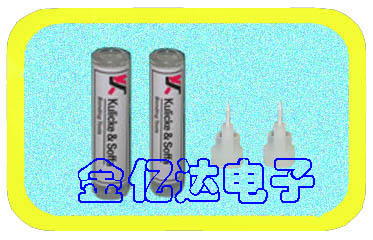

KS瓷嘴,劈刀
